篩機備件
以客戶需求為導向，提供全方位的篩分過濾系統解決方案
以客戶需求為導向，提供全方位的篩分過濾系統解決方案
篩機備件
1.概述：
超聲波篩分系統是一種簡單實用、可靠的篩分系統，是當前網孔堵塞的有效解決方法?？蓮V泛應用于制藥、冶金、化工、選礦、食品等要求精細篩分過濾的行業，篩分過濾精度高，有效解決因團聚、靜電、強吸附性卡堵網孔等篩分難題，是國內篩分行業的一項重大技術突破。
2.結構：
超聲波諧振電源： 機箱內置微處理器芯片，與普通的超聲波相比， 超聲波電源輸出振動為雙頻超聲波振動，具有超聲波換能器轉換效率高、發熱量低，篩網振動功率大，清網效率高，篩網使用壽命長的優點；并可根據超聲波網架的不同工作狀態進行全程數字頻率自動跟蹤，無需人工調整，一鍵式操作，方便現場使用；同時工作狀態穩定，換能器使用壽命長。
l 高頻數據連接線：超聲波振蕩器與超聲波諧振電源之間采用電纜連接。
l 連接器： 航空連接插件。
l 振蕩器： 高性能超聲波轉換器件。

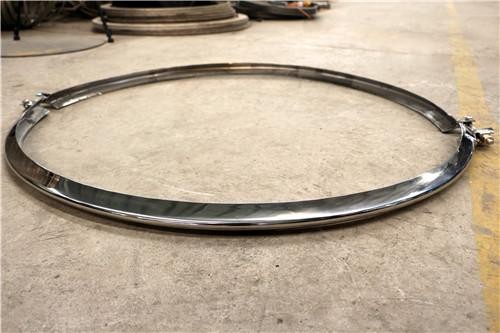

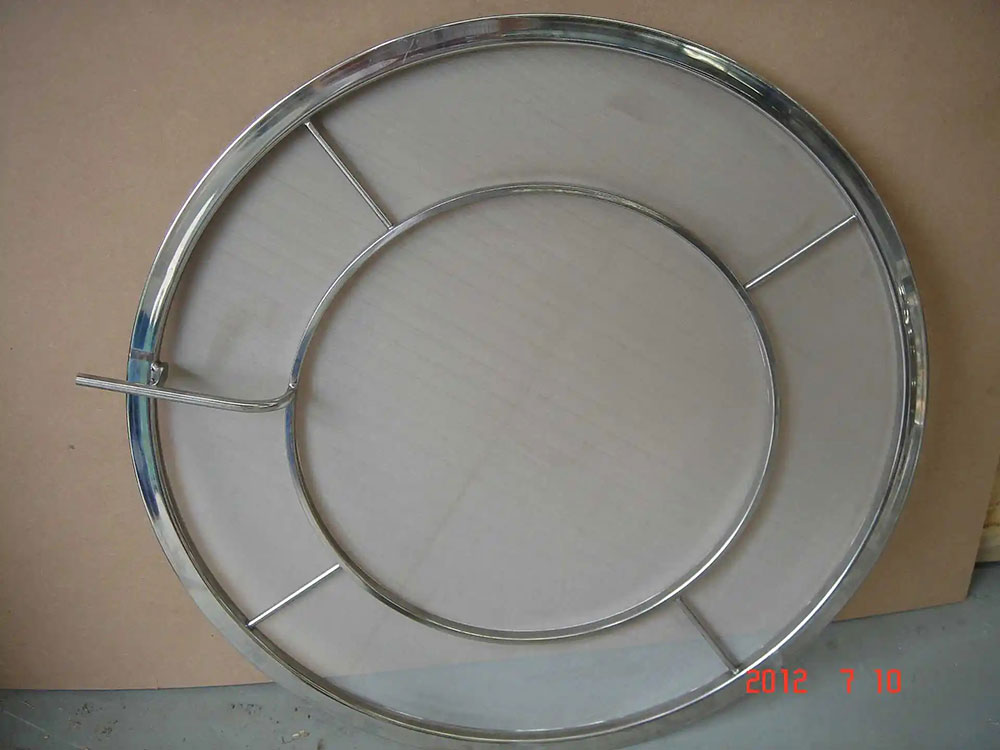

l 超聲波網架：外網架與橋架支撐連接共振環組成。
l 篩網： 適用于10目~635目。
3. 基本工作原理：
超聲波篩分系統由超聲波諧振電源、振蕩器、共振環組成。超聲波諧振電源產生的高頻電振蕩由振蕩器轉換成高頻正弦形式的縱向振蕩波，這些振蕩波傳導至共振環上使共振環產生共振諧振，然后由共振環將振動均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量。
4. 一般技術數據：
超聲波諧振電源：
4.1 電源輸入： 交流220V±10% 50~60Hz
4.2 整機電流： ≤0.5A
4.3 高頻電流： ≤0.4A
4.4 工作頻率： 37KHz，雙頻。
4.5 工作模式： 雙頻振動
4.6 環境溫度： -10~40℃
5. 使用說明：
5.1 超聲波控制箱與旋振篩分別供電，旋振篩為三相供電，超聲波電源為單相供電，二者均需可靠接地。
5.2 超聲波諧振電源輸出端為2孔航空插件，由專用線纜連接并鎖緊插件，另一端與換能器連接并保證密封牢靠。
5.3 接好超聲波諧振電源及超聲波連接線纜，并保證換能器與網架間用扳手?jǐn)Q緊。檢查無誤后打開超聲波電源開關。紅色電源指示燈亮，超聲波諧振電源起動，相對應的功率指示燈亮，并進入自檢與頻率自動搜索狀態，20秒后超聲波諧振電源進入正常工作狀態。用手觸篩網，篩網振感明顯。
5.4 功率調整：
超聲波電源共設5個功率檔位，功率的有效使用20%，40%，60%，80%，100%。
按調節按鍵（ 、 ）可以進行功率變換。每按一次按鍵，會進行一次頻率搜索和功率調整，并存儲當前狀態。
6、 其它注意事項：
在使用超聲波振動系統前，請仔細閱讀本注意項，按說明操作，以免造成設備不必要的損壞。
6.1 超聲波諧振電源工作輸入電壓為交流220V。注意設備要可靠接地。
6.2 在能夠滿足生產要求的情況下，功率檔位調低些較好。可有效延長篩網的使用壽命。
6.3 網架沒有負載即網架沒有繃網的時候，請勿打開超聲波電源。否則，容易造成電源過流和網架及振蕩器的損壞。
6.4 篩網一定要繃緊，否則影響超聲波輸出及振動效果。
6.5振蕩器航空插頭對接螺絲旋緊，并用絕緣膠帶包好，防止導電粉體進入。在使用中注意保護此連接件。
6.6 在機器開動前檢查振蕩器與連接線插頭的螺母是否上緊，振蕩器與網架是否上緊。在使用過程中，注意機箱與振蕩器間連接線的保護，連接線及振蕩器插座要注意防潮。
6.7 如果物料導電，請把超聲波連接線加長，把超聲波諧振電源與篩分現場隔離，以防止導電物料進入箱體中引起短路。
公司成立于 2016 年，擁有織網車間、濾器車間、集裝袋車間、篩網深加工等 4 個車間，是專注于篩分和過濾產品的研發、生產、銷售和技術服務的源頭廠家。
公司嚴格遵循 ISO9001 - 2015 質量管理體系，從生產到管理，全流程嚴格把控，為您提供品質無憂的篩分過濾產品。
我們擁有經驗豐富的技術員工團隊，專注篩網及過濾產品20余年，在產品設計、生產、銷售和服務，為您打造精細的篩分過濾產品。
公司秉持誠信、共贏理念，以客戶需求為導向，不僅為客戶“量身定制”產品，還不斷創新技術與服務，助力客戶發展，讓您享受全程完善服務。

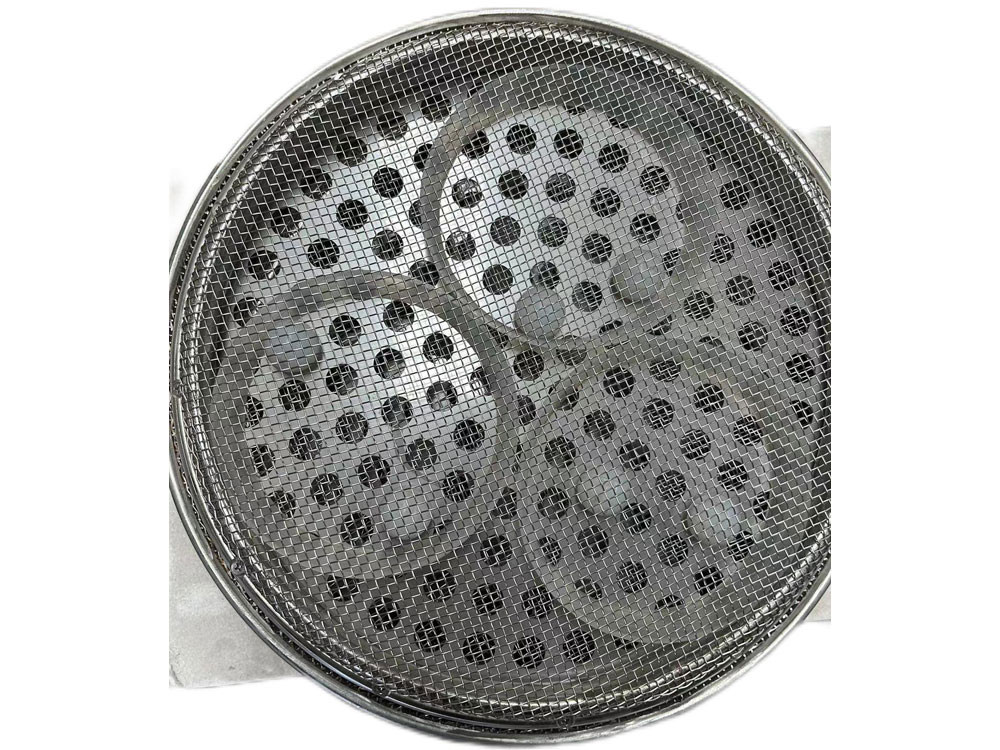

彈跳球就是通過在振動篩子網與母網中間循環往復跳動撞擊子網(工作網)上黏附的物料,以增加物料的透網率以及篩分產量?！ 椞蚴钦駝雍Y不可缺少的部分，尺寸一般有φ10、φ15、φ20、φ25、φ28、φ30、φ40等?！ ∷牟馁|(zhì)一般可分為為三種: 天然橡膠彈跳球:適用于一般物料篩分過程; 硅膠彈跳球:具有彈性好耐磨不宜脫落等優點，主要適用于食品、醫藥等物料篩分; 氟膠密封皮:具有耐油性，在油中浸泡不會變形等特點，主要適用于含油性液體物料篩分?！ 「鶕?jù)自己的物料特性，選擇合適的振動篩，小配件不顯眼，但卻可以給我們的產量帶來不小的突破?！ ∏寰W(wǎng)彈跳球——提高篩分效率 振動篩彈跳球通過安裝在篩網與沖孔板之間的自動篩粉機彈跳球不斷的進行上下往復跳動撞擊篩網，使粘、卡在篩孔之間的物料被撞擊彈起、落下，實現有效清網的作用，以此來提高振動篩篩分物料的透篩率，從而提高的篩分效率。 清網彈跳球——提高篩分產量 振動篩彈跳球在工作中會隨著設備產生跳動，碰觸篩面，使接觸到篩面的物料不停的被彈起落下，可以過網的物料快速過網，并從下一層的排料口排除，從而達到篩分的目的，在提高篩分效率的同時也可以提高篩分產量?！ ∏寰W(wǎng)彈跳球——延長篩機壽命 振動篩彈跳球作為清網裝置，在清理篩機、提高篩分效率和產量的同時也延長了振動篩的使用壽命。這是因為彈跳球在彈跳工作中防止篩機在運行中堵網現象的產生，增加回彈性，對于篩網起到了有效的保護，避免篩網的損壞也是延長篩機壽命的重要因素。
查看詳情
超聲波換能器的是把電能轉換成高頻的機械能。由材料的的壓電效應將電信號轉換成機械振動的材料。超聲波換能器是一種能量轉換裝置，其功能是將電能轉換成機械能（例如，超聲波） ，然后從相同的部分都很少的能量被消耗。超聲換能器的技術能解決很多的問題，很寬的工作范圍內，換能器，超聲波帶寬的設計。超聲換能器效果的原理：超聲波換能器是一種將高頻電能轉換為機械能的能量轉換器件。 其原理是頻率與其諧振頻率相同的壓電陶瓷，利用的是材料的壓電效應將電能轉換為機械振動。一般情況下,先由超聲波發生器產生超聲波,經超聲波換能器將其轉換為機械振動,再經超聲波導出裝置、超聲波接收裝置便可產生超聲波?！ 〕暡〝?shù)據線 超聲波數據線是超聲波發生器與能量轉換器（換能器）的連接線，由半導體輸出強電流信號、傳輸過程中為避免信號的衰減、干擾，該數據線采用五防結構拖鏈電纜。由于電的集膚效應：電流信號沿切面表面或淺表面流動，以保證電流密度均勻分布、或者電流變化率很小。內導線采用多股辮線。兩端使用銅制鍍錫O型線鼻或航空插口兼具傳輸數據，大敷設行程＜＝50米、彎曲壽命30次/分鐘，＝＞300萬次，使用環境溫度-20°C至+70°C，裝機數據線配置4米。外置式超聲波采用雙航插口，方便可靠更便于拆卸安裝。
查看詳情
1.概述： 超聲波篩分系統是一種簡單實用、可靠的篩分系統，是當前網孔堵塞的有效解決方法?？蓮V泛應用于制藥、冶金、化工、選礦、食品等要求精細篩分過濾的行業，篩分過濾精度高，有效解決因團聚、靜電、強吸附性卡堵網孔等篩分難題，是國內篩分行業的一項重大技術突破。 2.結構： 超聲波諧振電源： 機箱內置微處理器芯片，與普通的超聲波相比， 超聲波電源輸出振動為雙頻超聲波振動，具有超聲波換能器轉換效率高、發熱量低，篩網振動功率大，清網效率高，篩網使用壽命長的優點；并可根據超聲波網架的不同工作狀態進行全程數字頻率自動跟蹤，無需人工調整，一鍵式操作，方便現場使用；同時工作狀態穩定，換能器使用壽命長?！ 高頻數據連接線：超聲波振蕩器與超聲波諧振電源之間采用電纜連接。 l 連接器： 航空連接插件。 l 振蕩器： 高性能超聲波轉換器件?！ 超聲波網架：外網架與橋架支撐連接共振環組成?！ 篩網： 適用于10目~635目?！ ?. 基本工作原理： 超聲波篩分系統由超聲波諧振電源、振蕩器、共振環組成。超聲波諧振電源產生的高頻電振蕩由振蕩器轉換成高頻正弦形式的縱向振蕩波，這些振蕩波傳導至共振環上使共振環產生共振諧振，然后由共振環將振動均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量?！ ?. 一般技術數據： 超聲波諧振電源： 4.1 電源輸入： 交流220V±10% 50~60Hz 4.2 整機電流： ≤0.5A 4.3 高頻電流： ≤0.4A 4.4 工作頻率： 37KHz，雙頻?！ ?.5 工作模式： 雙頻振動 4.6 環境溫度： -10~40℃ 5. 使用說明： 5.1 超聲波控制箱與旋振篩分別供電，旋振篩為三相供電，超聲波電源為單相供電，二者均需可靠接地?！ ?.2 超聲波諧振電源輸出端為2孔航空插件，由專用線纜連接并鎖緊插件，另一端與換能器連接并保證密封牢靠?！ ?.3 接好超聲波諧振電源及超聲波連接線纜，并保證換能器與網架間用扳手?jǐn)Q緊。檢查無誤后打開超聲波電源開關。紅色電源指示燈亮，超聲波諧振電源起動，相對應的功率指示燈亮，并進入自檢與頻率自動搜索狀態，20秒后超聲波諧振電源進入正常工作狀態。用手觸篩網，篩網振感明顯?！ ?.4 功率調整： 超聲波電源共設5個功率檔位，功率的有效使用20%，40%，60%，80%，100%?！ “凑{(diào)節按鍵（ 、 ）可以進行功率變換。每按一次按鍵，會進行一次頻率搜索和功率調整，并存儲當前狀態?！ ?、 其它注意事項： 在使用超聲波振動系統前，請仔細閱讀本注意項，按說明操作，以免造成設備不必要的損壞?！ ?.1 超聲波諧振電源工作輸入電壓為交流220V。注意設備要可靠接地。 6.2 在能夠滿足生產要求的情況下，功率檔位調低些較好?？捎行а娱L篩網的使用壽命?！ ?.3 網架沒有負載即網架沒有繃網的時候，請勿打開超聲波電源。否則，容易造成電源過流和網架及振蕩器的損壞?！ ?.4 篩網一定要繃緊，否則影響超聲波輸出及振動效果?！ ?.5振蕩器航空插頭對接螺絲旋緊，并用絕緣膠帶包好，防止導電粉體進入。在使用中注意保護此連接件。 6.6 在機器開動前檢查振蕩器與連接線插頭的螺母是否上緊，振蕩器與網架是否上緊。在使用過程中，注意機箱與振蕩器間連接線的保護，連接線及振蕩器插座要注意防潮?！ ?.7 如果物料導電，請把超聲波連接線加長，把超聲波諧振電源與篩分現場隔離，以防止導電物料進入箱體中引起短路。
查看詳情
